今天这期，咱不讲理论，直接动手——完整装一台五寸穿越机。从机架到成品，分电板、电调、电机、飞控，一路装到底，把那些新手最容易踩的坑一个一个趟一遍。这套流程学会了，攒机、改装、调试就都不怵了。

　　一、机架起装：先把"骨架"立起来

　　装机第一步，从机架开始。零件可能没到齐，但机架先到，那就先把机架结构整理明白、立起来。这台是竞速机架——竞速/穿越机里比较流行的一种，机身紧凑、强度高、方便后期加装。

　　·先把机架整体结构过一遍，分清哪是上层、哪是下层、电机座在哪个位置。

　　·零件先分类摆好，别一股脑堆一起，后面好找。

　　二、分层布局：分电板与图传的"楼层"安排

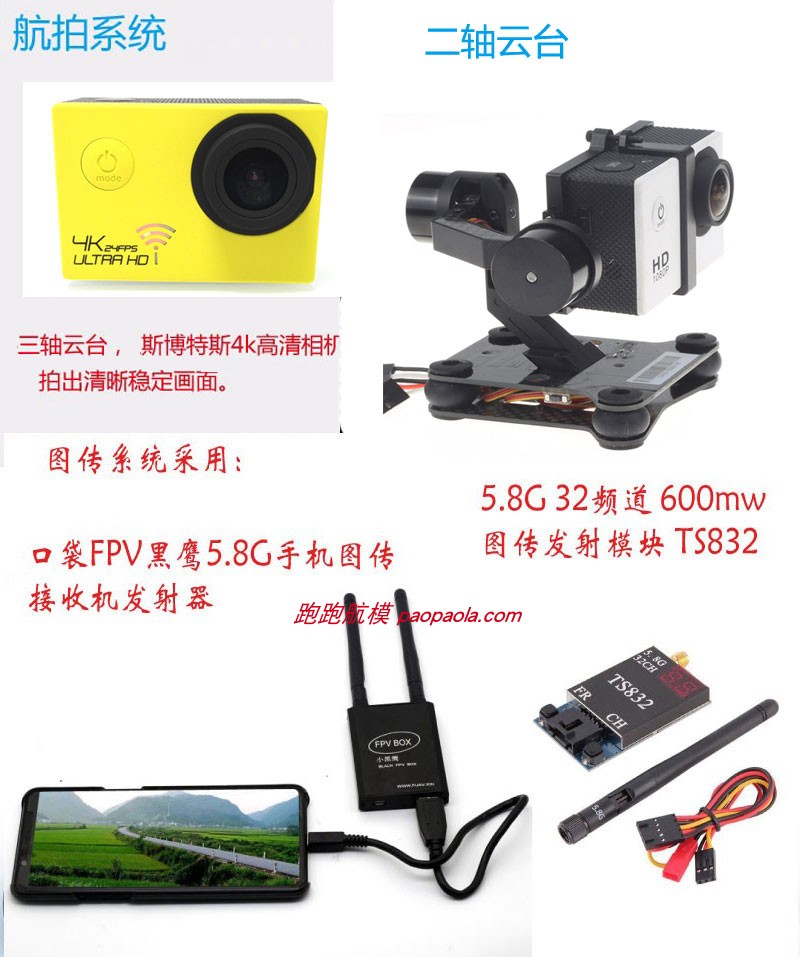

　　机架装三层还是两层，是有讲究的。我们的思路是2 层够用就上 2 层——省空间、更紧凑。第一层装分电板，给上层预留出放图传的位置。空间紧凑优先，后面走线、散热都舒服。

　　·分电板放第一层，图传放上层，两层布局互不干扰。

　　·安装要仔细、尽量紧凑，给电池、接收机留出余量。

　　三、分电板安装细节：这些坑最容易踩

　　分电板装得好不好，直接决定后面会不会短路、松动。几个关键细节务必记住：

　　·螺丝偏短要换长的——分电板固定螺丝如果嫌短，换成 14mm 长度的，并垫上垫片，受力均匀不虚紧。

　　·用塑胶螺丝防导电——分电板上有大量电源触点，金属螺丝一旦蹭到就是短路。用塑胶螺丝，不传电，最稳妥。

　　·宁紧不留空隙，保持平整——装到板子平整、没有翘边，避免飞行时震动松动。

　　·分电板有前后方向——别装反了，方向错了后面接线全乱。

　　四、电调焊接与供电

　　分电板装好、电线焊好之后，接下来是电调供电部分的焊接。穿越机动力供电一般直接用电源供给：

　　·电源 6V 到 30 几 V 都能直接供电——电调、图传这些设备的供电范围宽，直接从分电板接电源即可，不用额外搞降压板。

　　·接线分清图传、信号线——焊接时把电源线、信号线区分清楚，焊整齐、焊饱满，虚焊是穿越机最常出的暗病。

　　五、2806 电机装机

　　电机到货，4 个 2806 电机开始装机。装电机注意：

　　·电机座对准，螺丝上紧到位，避免飞行震动松动。

　　·4 个电机要区分正反桨方向，别混装。

　　·线先理顺，别压着机臂边缘，防止飞行时被割破。

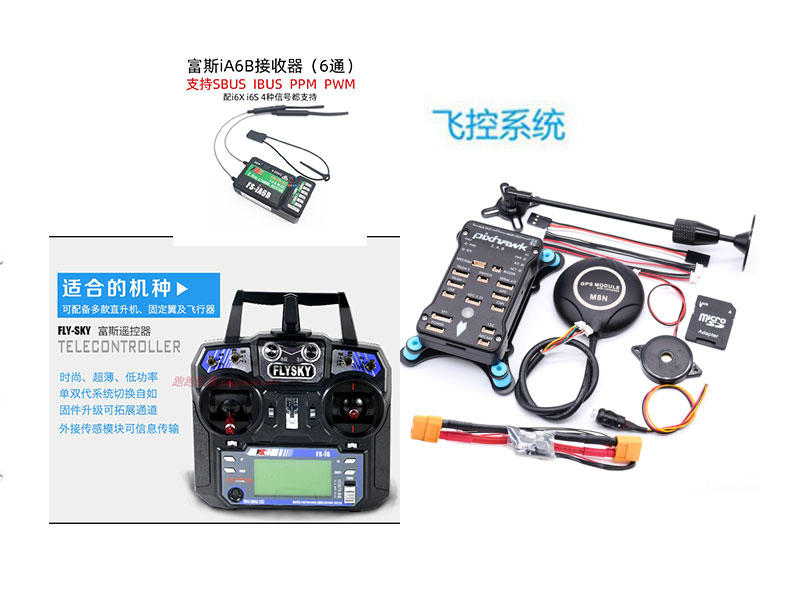

　　六、飞控与电调整合

　　飞控部分和电调部分焊接整合到一起——这一步接完，"电"的部分就通了。整理好走线，看整体非常漂亮、清爽。

　　七、电机转向调试：最实用的一招

　　五寸穿越机收尾阶段，最常遇到的就是电机转向不对。别慌，有个最简单粗暴又有效的调法：

　　·把转向不对的那个电机，三根线里任意两根换位重焊——电机转向就会反过来。

　　·焊完通电验证四个电机转向是否统一，统一了再装桨，别带桨试转向（危险）。

　　总结：

　　·机架分层布局：2 层够用就 2 层，分电板一层、图传上层，紧凑优先。

　　·分电板：螺丝短换 14mm + 垫片，塑胶螺丝防导电，宁紧防松动，注意前后方向。

　　·电调供电：6V~30几V直供，接线分清、焊饱满防虚焊。

　　·电机：2806 电机×4，区分正反桨；转向不对，换任意两根线重焊即可。

　　·整机装好、转向调统一再装机试飞。
