一、DIY树莓派NAS

由于市面上的NAS设备一般价值不菲，如果你手里有个树莓派，自己DIY一个是非常经济实惠的选择。

我们可以根据自己的喜好定制外壳造型：只保留电源和网线接口、USB连接器全部位于外壳内确保设计简洁美观、支持树莓派4和5、可配OLED显示屏，所有部件都价格便宜且容易获得。

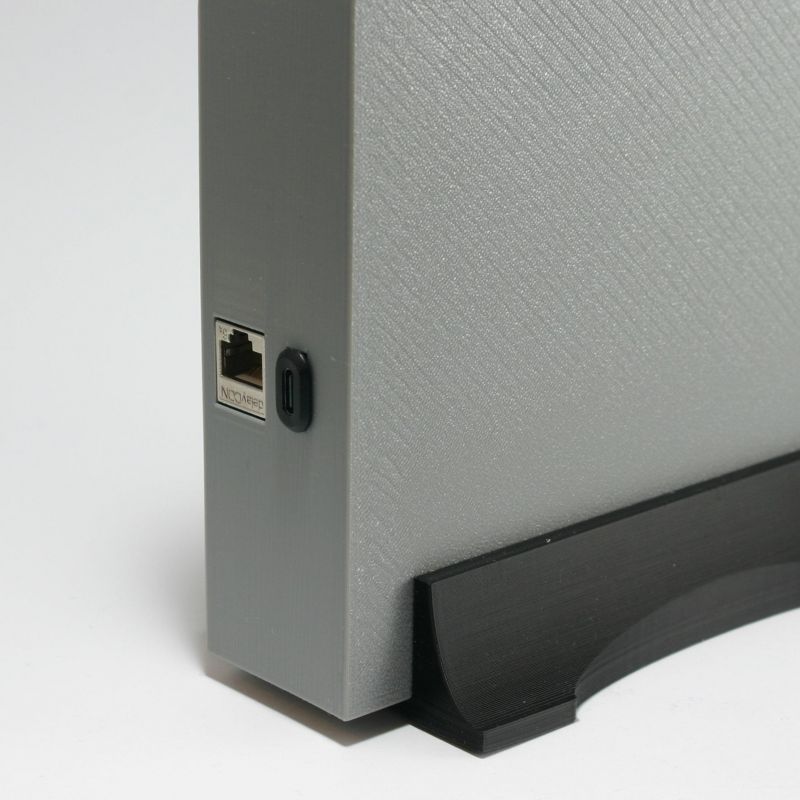

树莓派NAS成品外观——简洁大方

二、组件清单

• 支持200×200mm以上的3D打印机 ×1
• 树莓派4或树莓派5（带电源，2GB RAM就足够） ×1
• 32GB microSD卡（推荐SanDisk Extreme PRO） ×1
• 2.5英寸SATA硬盘（推荐SSD）一个或两个
• USB 3.0转SATA适配器（推荐Sabrent适配器）一个或两个
• SH1106 1.3英寸OLED模块 I2C 128×64 ×1
• M3黄铜螺纹嵌件、M2.5黄铜螺纹嵌件及螺丝若干
• Keystone模块 RJ45 Cat 6 ×1
• RJ45 Cat 6跳线 ×1
• USB-C公头和母头连接器
• 烙铁、美工刀、螺丝刀、杜邦连接器等工具


NAS组件全家福

三、外壳3D打印与组装

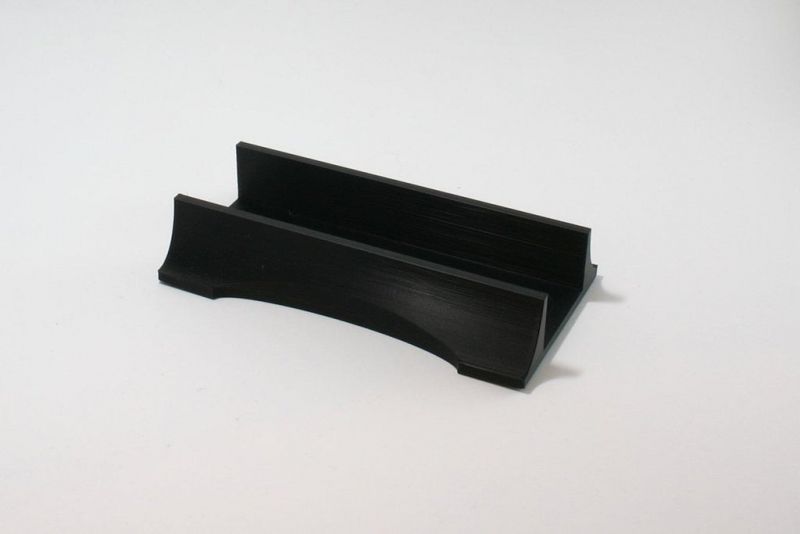

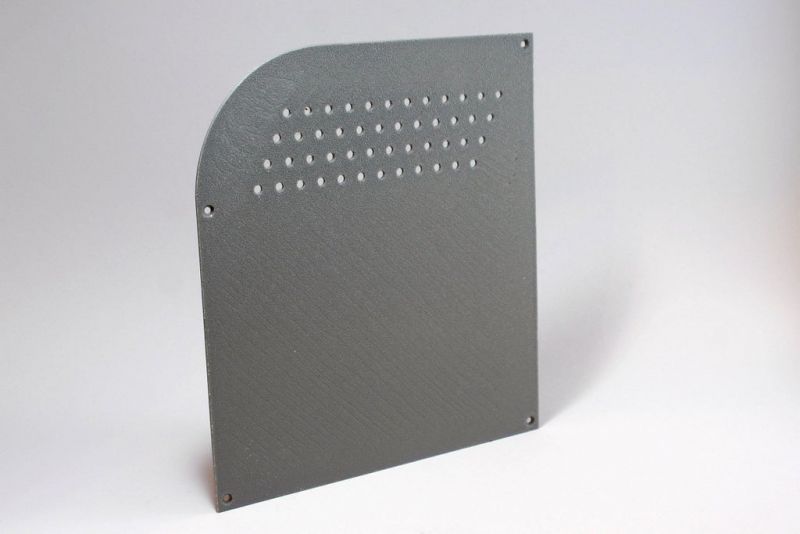

NAS机箱由四个部分组成，可通过项目文件库下载外壳图纸进行3D打印。

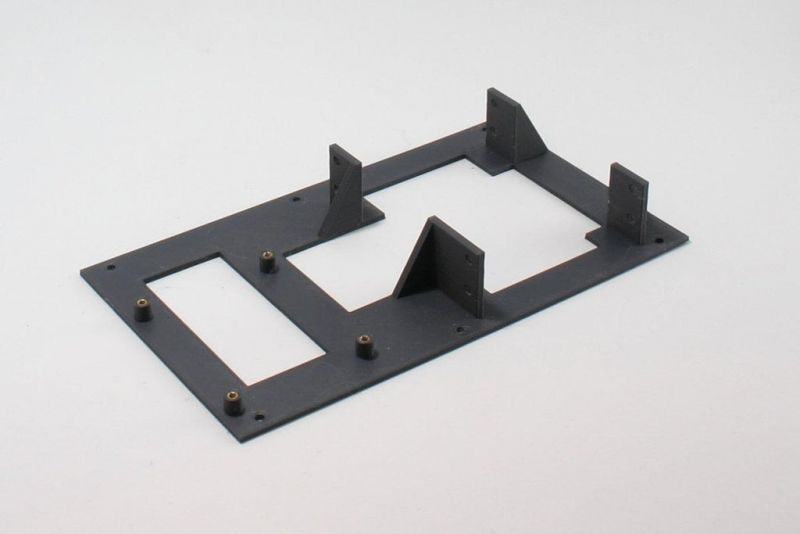

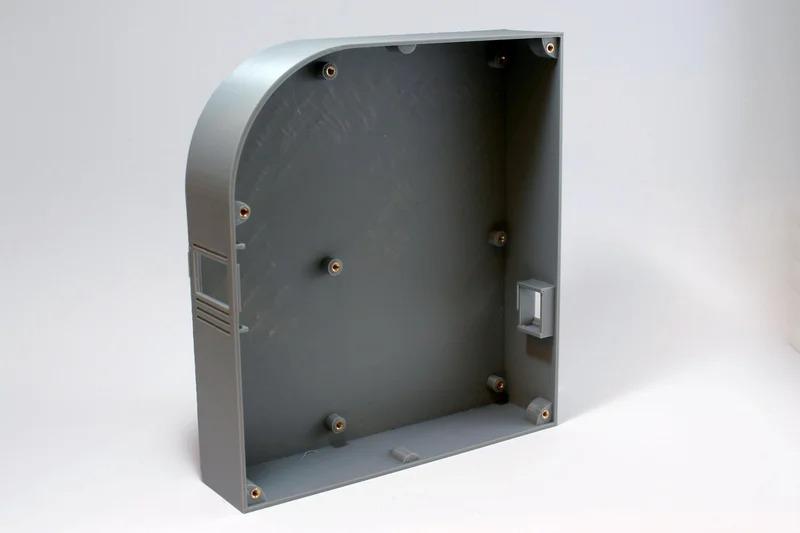

外壳打印完成后，使用烙铁将M2.5黄铜螺纹插件熔化到机架中。

3D打印外壳组装过程

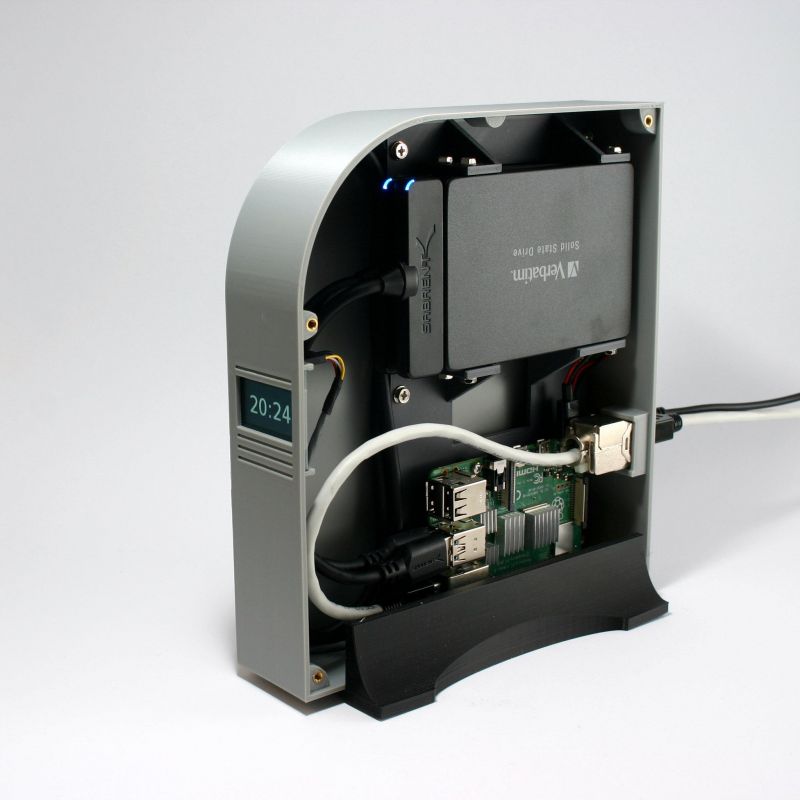

通过M2.5黄铜螺纹及螺钉安装好树莓派和硬盘后，使用SATA转USB线将硬盘连接到树莓派。

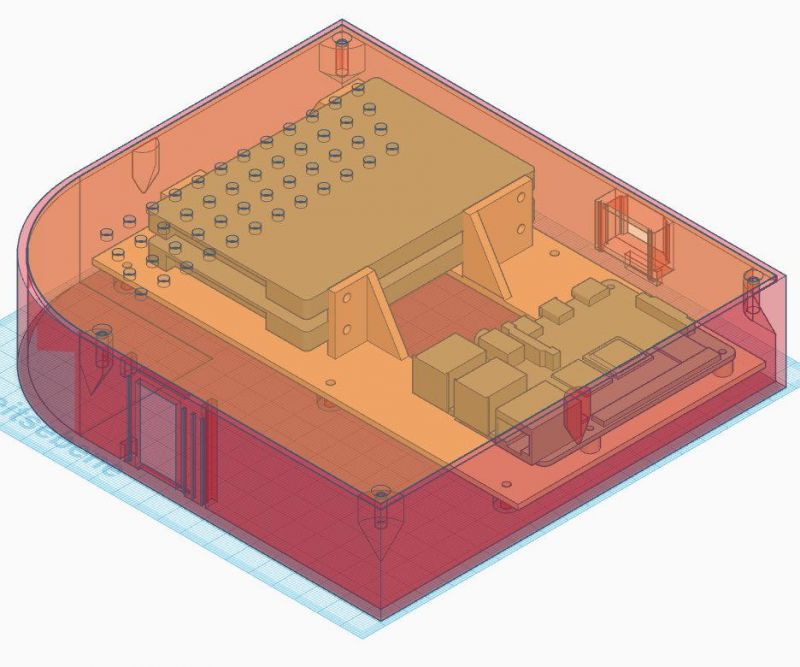

3D打印外壳设计图

四、配置树莓派

1. 安装操作系统镜像

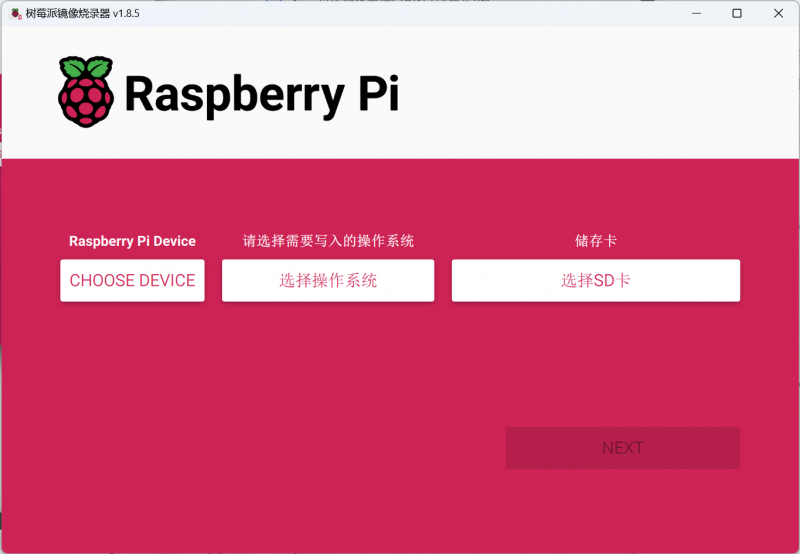

使用Raspberry Pi Imager安装Raspberry Pi OS Lite（64位无桌面版）。关键设置：主机名、用户名/密码、时区、启用SSH。

2. 分配静态IP地址

NAS这样的网络设备应该始终具有固定IP地址。

3. 更新和安装程序

```bash

sudo apt-get -y update && sudo apt-get -y upgrade && sudo reboot

```

安装所需软件包：

```bash

sudo apt-get -y install i2c-tools python3-pip python3-psutil python3-luma.oled

```

五、电源与网络连接

对于电源连接，USB插座的电线必须焊接在外壳内的USB插头上。将黑线焊接到引脚G，红线焊接到引脚V。

电源焊接示意图

网线连接使用Keystone模块。LAN端口可从外部访问，可轻松连接和断开LAN电缆。如果从树莓派4升级到树莓派5，不需要新外壳，因为内部适配器非常灵活。

网线连接与Keystone模块安装

六、组装OLED显示屏

将OLED的四个引脚连接到树莓派GPIO引脚：

• GPIO Pin 1 ⇔ VCC
• GPIO Pin 3 ⇔ SDA
• GPIO Pin 5 ⇔ SCK
• GPIO Pin 9 ⇔ GND


OLED显示屏与树莓派连接

OLED显示屏上会显示不同的界面，包含NAS的有用信息（IP地址、存储容量、CPU温度等），界面每10秒切换一次，夜间会自动降低亮度。

OLED显示NAS信息

七、安装NAS软件 OpenMediaVault

OpenMediaVault（OMV）是一个开源的基于Debian Linux的NAS解决方案。

安装命令：

```bash

sudo wget -O - | sudo bash

```

安装完成后，在浏览器访问 进入Web管理界面。

默认登录凭据：

• 用户：admin
• 密码：openmediavault


OpenMediaVault Web管理界面


NAS配置完成后的管理页面

八、其他NAS方案

除了OpenMediaVault外，还有以下选择：

方案一：Samba文件共享（最简单）

```bash

sudo apt install samba samba-common-bin

sudo mkdir -p /srv/nas

sudo chmod 777 /srv/nas

```

Windows访问：\\树莓派IP\NAS共享

方案二：NextCloud私有云（功能最全）

使用Docker一键部署：

```bash

curl -fsSL | sudo sh

```

然后通过docker-compose运行NextCloud + MariaDB容器，访问 完成安装。

九、性能优化建议

• 使用USB 3.0外接移动硬盘，挂载为ext4文件系统（比NTFS性能更好）
• 配置静态IP或DDNS实现外网访问
• 使用外置供电的硬盘盒，确保供电稳定
• 树莓派5的PCIe接口可接NVMe SSD，性能最佳
• 定期备份配置文件


— NAS成品外观 —


— 组件全家福 —


— 外壳组装 —


— 外壳设计图 —


— 电源焊接 —


— 网线连接 —


— OLED连接 —


— OLED显示信息 —


— OMV管理界面 —


— NAS配置完成 —

内容综合自：《又一款树莓派NAS开源项目》 + 综合整理
